[CS] 소프트웨어 구축









01 소프트웨어 공학 개념
02 프로젝트 계획 및 분석
03 소프트웨어 설계
04 화면 설계
05 서버 프로그램 구현
06 인터페이스 구현
07 객체지향 구현
08 애플리케이션 테스트 관리
09 소프트웨어 유지 보수
10 제품 소프트웨어 패키징

---

01  소프트웨어  공학  개념

Section  1.  소프트웨어  공학

1.  소프트웨어 공학 (Software  Engineering)

• 소프트웨어 위기를 극복하고 효율적으로 품질 높은 소프트웨어를 개발하기 위한 학문

2.  소프트웨어 공학의 3R ⭐⭐

⑴ 역공학(Reverse Engineering)

- 기존 개발된 시스템을 CASE 도구를  이용하여  요구  분석서 설계서 등의 문서로 추출하는 작업

⑵ 재공학(Re-Engineering)

- 기존 소프트웨어의  기능을  개선시키는  방법 (예방 유지보수  측면)
- 예방 유지보수 측면에서 소프트웨어 위기 해결 (Preventive  Maintenance)
   [재공학  과정]
   분석(Analysis)  →  재구성(Restructuring)  →  역공학(Reverse  Engineering)  →  이관(Migration)

⑶ 재사용(Reuse)

- 재사용  방법
①  합성  중심 (Composition  Based,  블록 구성): 모듈을 끼워 맞춰 완성
②  생성  중심 (Generation  Based,  패턴 구성): 추상화 형태

3.  소프트웨어  개발  단계 (계분설구테유)

계획 → 요구사항 분석 → 설계 → 구현 → 테스트 → 유지보수





Section  2.  소프트웨어  개발  방법론

1.  소프트웨어  개발  방법론  종류⭐

⑴ 구조적 방법론

- 절차지향 소프트웨어 개발 방법론
- 전체 시스템을 기능에 따라 나누어 개발하고, 이를 통합. (하향식 방법론) 나씨-슈나이더만 차트 사용(도형식, 제어 논리 구조, 명확한 식별)

⑵ 정보공학 방법론

- 기업의  주요 부분을 통합 적용하는 데이터 중심 방법론
- 정보시스템 개발에 필요한 관리 절차와 작업 기반을 체계화

⑶ 객체지향 개발 방법론

 현실세계의 개체(Entity)를 속성(Atrribute)과 메서드(Method)형태로 표현
복잡한 현실 세계를 사람이 이해하는 방식으로 시스템에 적용

⑷ CBD(Component  Based  Development) 분석 방법론

- 컴포넌트를 조합해 애플리케이션  개발
- 컴포넌트를 조립해 하나의 새로운 응용 프로그램 작성(생산성, 확장성, 재사용)

⑸ 애자일 방법론

- 변화에 빠른 대응을 하기 위해 등장한 방법론
- 절차보다는 사람이 중심, 변화에 유연하고 신속하게 적응하면서 효율적으로 시스템 개발

• 제품 계열 방법론 : 특정 제품에 적용하고 싶은 공통된 기능을 정의해 개발, 임베디드에 유용



2.  소프트웨어  개발  모델 (SDLC 모델, SDLC=소프트웨어 생명주기, 시스템의 전 공정을 체계화한 절차)⭐

⑴ 폭포수 모델(Waterfall Model)

계획 분석 설계 구현 테스트 운영  등  전  과정을  순차적으로  접근하는  개발모델

⑵ 프로토타이핑 모델(Prototyping Model)

 주요  기능을  시제품  형태로  구현하여  완성해가는  모델

⑶ 나선형 모델(Spiral  Model)⭐⭐

 위험  분석을  추가한  점증적  개발  모델
 계획  → 위험분석  → 개발  → 평가

⑷ RAD(Rapid  Application  Development) 모델

 CASE 도구를  이용해  빠른  시스템을  개발

⑸  V  모형

 단위  테스트 →  통합  테스트 → 시스템  테스트 → 인수  테스트

⑹ 4세대 기법(4th  Generation  Techniques)

 요구사항  명세서로부터  원시코드를  자동으로  생성할  수  있게  해주는  모델



3.  애자일(Agile) 방법론

⑴  애자일  방법론의  개념

 신속한  반복  작업을  통해  실제  작동  가능한  소프트웨어를  개발하는  방법론

0️⃣  시제품을 끊임없이 제작하며 사이클을 반복하는 개발 방법론으로, 워터폴과 대조적이며, 소프트웨어 개발을 넘어 기업 경영 전반에서 사용되고 있다. 고객의 변화하는 요구사항과 환경 변화에 능동적인 이 소프트웨어 개발 방법론을 쓰시오

⑵  애자일  선언문

 공정과  도구보다  개인과  상호작용을
 포괄적인  문서보다  작동하는  소프트웨어를
 계약  협상보다  고객과의  협력을
 계획을  따르기보다  변화에  대응하기를
 우리는  왼쪽  항목의  가치를  인정하면서도  오른쪽  항목을  더  중요하게  여긴다.

⑶  애자일  방법론  종류

1)  XP(eXtream  Programming)⭐

①  XP  5가지  핵심가치
 용기, 존중, 의사소통, 피드백, 단순성
- 의사소통 개선과 즉각적 피드백

②  12가지  실천사항
    - 짝 프로그래밍(Pair Programming) : 개발자 둘이서 짝 코딩
    - 공동 코드 소유(Collective Ownership) : 시스템 코드는 누구든지 언제라도 수정 가능
    - 지속적인 통합(Continuous Integration) : 매일 여러 번씩 SW통합, 빌드 해야함
    - 계획 세우기(Planning Process) :개발자가 필요한 것은 무엇이며 어떤 부분에서 지연될 수 있는지를 알려줘야함
    - 작은 릴리즈(Small Release) : 작은 시스템 먼저 만들고 짧은 단위 업데이트
    - 메타포어(Metathor) : 공통적인 이름 체계와 시스템 서술서를 통해 고객과 개발자간의 의사소통을 원활하게
    - 간단한 디자인(Simple Design): 요구사항에 적합한 가장 단순한 시스템 설계
    - 테스트 기반 개발(Test Driven Develop)
    - 리팩토링(Refactoring) : 프로그램의 기능은 바꾸지 않고 중복제거, 단순화 등을 위해 시스템 재구성
    - 40시간 작업 : 40시간 이상 일 X
    - 고객 상주(On Site Customer) : 개발자들의 질문에 대답할 수 있는 고객 풀타임 상주
    - 코드 표준(Coding Standard) : 효과적인 공동 작업을 위해 코딩 표준을 정의

2)  스크럼 (Scrum)⭐

 매일 정해진 시간, 장소에서 짧은 시간의 개발
 개발  주기는 30일  정도로  조절하고  개발  주기마다  실제  동작할  수  있는  결과를  제공
 스프린트  계획  회의를  통해  스프린트 백로그를  작성한다.

• 백로그(Backlog) : 제품과 프로젝트에 대한 요구사항
• 스프린트(Sprint) : 2~4주의 짧은 개발 기간 반복적 수행
• 스크럼 미팅(Scrum Meeting) : 매일 15분 정도 미팅
• 스크럼 마스터(Scrum Master) : 프로젝트 리더
• 스프린트 회고(Sprint Retrospective) : 스프린트 주기 되돌아보며 규칙 준수 여부, 개선점 확인
• 번 다운 차트(Burn Down Chart)

3)  그  외  애자일  방법론

①  크리스털(Crystal)
 프로젝트의  규모와  영향의  크기에  따라서  여러  종류의  방법론을  제공

②  FDD(Feature-Driven  Development)
 신규  기능  단위로  하는  개발  방법론

③  ASD(Adaptive  Software  Development)
 합동  애플리케이션  개발을  사용하는  방법론

④  린(Lean)⭐
 도요타  린  시스템  품질기법을  소프트웨어  개발  프로세스에  적용해서  낭비  요소를  제거하여  품질을  향상시킨
방법론
 낭비제거, 품질 내재화, 지식 창출, 늦은 확정, 빠른 인도, 사람 존중, 전체 최적화



4.  IT  서비스  관리⭐⭐

⑴  SLM(Service  Level  Management)

 서비스의  품질을  높이는  일련의  관리  및  활동

⑵  SLA(Service  Level  Agreement)

 서비스  수준을  명시적으로  정의한  문서

⑶  ITSM(Information  Technology  Service  Management)

 IT, 서비스를  구현 전달  및  관리하기  위한  일련의  정책과  관행

⑷  ITIL(IT  Infrastructure  Library)

 IT 서비스를  쉽게  제공하고  관리할  수  있는  가이드  혹은  프레임워크
 ITSM을  실현하는  도구  또는  방법



---

02  프로젝트  계획  및  분석

Section  1.  프로젝트  계획

1.  프로젝트  관리

⑴  프로젝트  핵심  관리대상(3P)⭐

1)  사람(People)
2)  문제(Problem)
3)  프로세스(Process)

⑵  PMBOK(Project  Management  Body  of  Knowledge)

 PMI(Project  Management  Institute)에서  제작한  프로젝트  관리  프로세스  및  지식  체계
 착수 →  계획  → 실행  → 통제  → 종료



2.  개발  비용  산정

⑴  하향식  산정  기법(Top-Down)

1)  전문가  기법
 조직  내  경험이  있는  전문가에게  비용  산정을  의뢰하여  산정하는  기법

2)  델파이  기법
 여러  전문가의  의견을  종합하여  판단하는  기법

⑵  상향식  산정  기법(Bottom-Up)

1)  LOC(원시코드  라인  수)  기법
 비관치, 낙관치, 중간치를  측정  후  예측치를  구하고 이를  이용해  비용을  산정하는  기법
0️⃣ 프로젝트 기간 = man month개월 = (LoC/프로그래머 월간 생산성)/n명(프로젝트 인력)

2)  단계별  인원수 (M/M) 기법
 소프트웨어  개발 생명주기  각  단계별로  적용시켜  모든  단계의  비용을  산정하는  기법

⑶  수학적  산정  기법

1)  COCOMO  기법⭐⭐

 조직형(Organic Mode) : 5만  라인  이하
 반분리형(Semidetached Mode) 30만  라인  이하
 내장형(Embedded Mode) : 30만  라인  이상

2)  Putnam  기법
 시간에  따른  함수로  표현되는  Rayleigh-Norden 곡선의  노력  분포도를  기초로  한다 .
  개발주기의 단계별로 요구할 인력의 분포를 가정
 SLIM  :  Rayleigh-Norden  곡선과 Putnam 예측  모형을  기초로  개발한  자동화  추정도구

3)  기능  점수  기법(FP,  Function  Point)
 소프트웨어가  가지는  기능의  개수를  기준으로 소프트웨어의  규모를  측정하는  기법
 ESTIMACS  :  FP모형을  기초로  개발된  자동화  추정  도구
 ⭐ 기능 분류:  내부  논리  파일(ILF), 외부  연계파일(EIF), 외부입력(EI), 외부출력(EO), 외부  조회(EQ)

3.  개발  일정  산정

⑴  작업  순서

1)  작업분해 (Work  Breakdown  Structure)
2)  CPM  네트워크  작성
3)  최소  소요  기간을  구함
4)  소요 M/M,  기간을  산정하여 CPM 수정
5)  간트  차트로  표현

⑵  WBS(Work  Breakdown  Structure)

 프로젝트  목표를  달성하기  위해  필요한  활동과  업무를  세분화하는  작업

⑶  Network  Chart(PERT/CPM)

1)  PERT/CPM
 CPM: 주 공정법. 여러 작업의 수행 순서가 얽혀 있는 프로젝트의 일정 계산
 PERT: 일의 순서를 계획적으로 정리하기 위한 수렴 기법, 비관치, 중간치, 낙관치의 3점 추정방식
 작업의  선 후행  관계를  고려하여  전체작업의  완료시간을  결정하고 (PERT), 추가비용  투입을  고려하여  전체작업 완료시간을  단축하는(CPM) 네트워크  분석  기법
 임계경로(Critical  Path):  프로젝트를  끝내기  위해  필요한  최소  소요기간

2)  CPM  소작업  리스트

작업	선행작업	소요기간(일)
A	-	15
B	-	10
C	A, B	10
D	B	25
E	C	15

3)  CPM  네트워크  작성

4)  소요기간  산정
 임계경로 (Critical  Path)  :  40일
 D의  가장  빠른  착수일  : 10일
 D의  가장  늦은  착수일 : 15일
 D의  여유기간: 5일

⑷  간트  차트(Gantt  chart)

 일정  계획의  최종  산출물





Section  2.  요구사항  분석

1.  현행  시스템  분석

⑴  플랫폼  기능  분석

1)  플랫폼  기능
 연결기능, 비용감소, 브랜드  신뢰, 커뮤니티  형성

2)  플랫폼의  유형
 싱글  사이드, 투  사이드, 멀티  사이드

3)  CPND(Contents  Platform  Network  Device) ⭐⭐
 콘텐츠를  플랫폼에  맞게  가공하고  네트워크를  통해  사용자의  단말기로  서비스가  이루어짐을  표현한다



⑵  미들웨어의  종류 (Middleware)⭐

1)  원격  프로시저  호출 (RPC,  Remote  Procedure  Call)
 클라이언트가  원격에서  동작하는  프로시저를  호출하는  시스템

2)  메시지  지향  미들웨어 (MOM,  Message  Oriented  Middleware)
 메시지  기반의  비동기형  메시지를  전달하는  방식의  미들웨어

3)  ORB(Object  Request  Broker)
 객체지향  시스템에서  객체  및  서비스를  요청하고  전송할  수  있도록  지원하는  미들웨어

4)  DB  접속  미들웨어
 애플리케이션과  데이터베이스  서버를  연결해주는  미들웨어

5)  TP  모니터
 트랜잭션이  올바르게  처리되고  있는지  데이터를  감시하고  제어

6)  웹  애플리케이션  서버 (WAS,  Web  Application  Server)
 동적인  콘텐츠를  처리하기  위한  미들웨어
 서버계층에서 애플리케이션이 동작할 수 있는 환경 제공, 트랜잭션 처리, 이기종 시스템 연동

7)  엔터프라이즈  서비스  버스 (ESB,  Enterprise  Service  Bus)
 기업  안팎에  있는  모든  시스템  환경을  연동하는  미들웨어



2.  요구  공학

⑴  요구공학  개념

 고객  요구를  체계적으로  수집, 분석, 명세화, 검증하고  추적, 변경되는  요구사항을  도출하고  관리하는  기법

⑵  요구사항  개발  프로세스 ⭐⭐

도출(Elicitation) → 분석(Analysis) → 명세(Specification) →확인(Validation)
도출 - 인터뷰, 설문조사, 브레인스토밍 등
분석 - 청취, 인터뷰와 질문 기술
명세 - 비정형 명세(자연어 기반. 이해 용이, 정확성 문제) or 정형 명세(수학적 기반. 표현 간결, 이해 어려운 문제)
확인 - 동료검토, 워크스루, 인스펙션

⑶  요구사항  분석  도구

1)  요구사항  분석  도구 CASE(Computer  Aided  Software  Engineering)
 CASE  도구의  분류

분류	설명
상위 CASE	- 생명주기  전반부에  사용되며, 소프트웨어의  계획과  요구분석, 설계  단계를  지원한다 - 모순검사, 오류검사, 자료흐름도  작성  등의  기능을  수행한다.
하위 CASE	- 생명 주기 후반부에 사용되며, 코드의 작성과 테스트, 문서화 하는 과정을 지원한다. - 구문 편집기, 코드 생성기 등의 기능을 수행한다.
통합 CASE	- 소프트웨어 생명주기에 포함되는 전체 과정을 지원한다.

2)  HIPO(Hierarchy  Input  Process  Output) ⭐

①  HIPO의  개념
 하향식  소프트웨어  개발을  위한  문서화  도구
 시스템의  기능을  여러  개의  고유  모듈들로  분할하여  이들  간의  계층구조를  표현한  도표

②  HIPO  Chart  종류
 가시적  도표(Visual  Table  of  Content)
 총체적  도표(Overview  Diagram)
 세부적  도표(Detail  Diagram)



3.  요구사항  분석  모델링

⑴  모델링의  개념

 소프트웨어를  구성하는  모듈들을  식별하고, 모듈들의  연결을  그림으로  표현

⑵  모델링  구분

 기능  모델링
 정적  모델링
 동적  모델링

⑶  구조적  분석  도구

1)  자료  흐름도 (DFD,  Data  Flow  Diagram)  ⭕
 기능  중심의  시스템을  모델링하는  데  적합

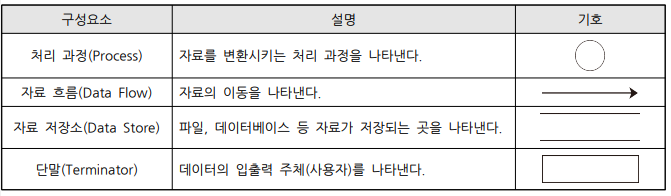

 자료  흐름도  구성요소



2)  자료사전 (DD,  Data  Dictionary) ⭕
 자료흐름도에  기술된  모든  자료들에  대한  사항을  자세히  정의
 자료사전  사용  기호

기호	의미	설명
=	자료의 정의	~로 구성되어 있다
+	자료의 연결	그리고, 순차(and)
( )	자료의 생략	생략 가능한 자료
[ | ]	자료의 선택	여러 대안 중 하나 선택
{ }	자료의 반복	자료의 반복
**	자료의 설명	주석

3)  소단위  명세서 (Mini-Specification)
 자료  흐름도에서  어떤  일이  수행되는지를  정의하기  위해  각  처리들이  수행하는  업무를  상세하게  작성

4) 개체  관계도 (ERD,  Entity  Relationship  Diagram) ⭕
 시스템에서  처리되는  구조인  개체와 속성, 개체  간의  관계를  표현하여  모델화하는  데  사용

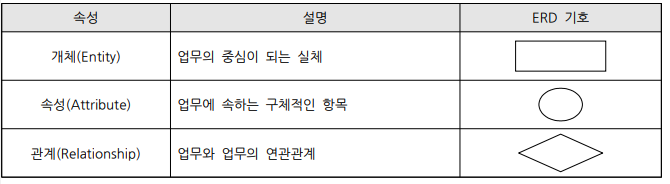

 개체 관계도 구성

5) 상태  전이도 (STD,  State  Transition  Diagram)
 시스템에  어떤  일이  발생할  경우  시스템의  상태와  상태  간의  전이를  모델화한  것으로 상태  전이도를  통해  개 ,
발자는  시스템의  행위를  정의



⑷  객체지향  분석  방법론

1)  Rumbaugh(럼바우)  방법 1️⃣⭐

 가장  일반적으로  사용되는  방법으로  분석  활동을  객체 모델, 동적 모델, 기능 모델로  나누어  수행
 분석  절차
-  객체  모델링 (Object  Modeling)  : 객체  다이어그램
-  동적  모델링 (Dynamic  Modeling)  :  상태  다이어그램
-  기능  모델링  (Functional  Modeling)  :  자료흐름도(DFD)

2)  Booch(부치) 방법

 미시적  개발  프로세스와  거시적  개발  프로세스를  모두  사용하는  분석  방법

3)  Jacobson  방법

 Use  case를  강조하여  사용하는  분석  방법

4)  Coad와 Yourdon 방법

 E-R  다이어그램을  사용하여  객체의  행위를  모델링하는  기법

5)  Wirfs-Brock  방법

 분석과  설계  간  구분  없음





---

  03  소프트웨어  설계



Section  1.  소프트웨어  설계의  기본  원칙

1.  소프트웨어  설계

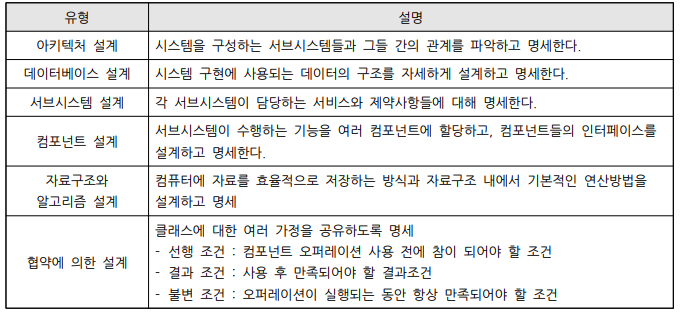

⑴  소프트웨어  설계의  종류

⑵  소프트웨어  설계의  원리

 분할과  정복(Divide  &  Conquer)
 추상화(Abstraction)  : 과정, 데이터, 제어 ⭐
 단계적  분해(Stepwise  Refinement)
 모듈화(Modulization)
 정보은닉(Information  Hiding)

⑶  소프트웨어  설계  절차  및  유형

⭐ 협약에 의한 설계 / 선행조건 결과조건 불변조건





Section  2.  소프트웨어  아키텍처

1.  소프트웨어  아키텍처

⑴  소프트웨어  아키텍처의  특징

 간략성, 추상화, 가시성, 관점모형, 의사소통  수단

⑵  소프트웨어  아키텍처  뷰 4+1

1)  4+1  소프트웨어  아키텍처  뷰  개념

 고객의  요구사항을  정리해  놓은  시나리오를  4개의  관점에서  바라보는  소프트웨어적인  접근  방법
 복잡한  소프트웨어  아키텍처를  다양한  이해관계자들이  바라보는  관점

2)  4+1  View  Model과  구성요소

구성요소	설명
논리  뷰 (Logical  View)	- 시스템의  기능적인  요구사항
구현  뷰 (Implementation  View)	- 개발자  관점에서  소프트웨어  구현과  관리적인  측면을  컴포넌트  다이어그램으로 표현, 구성
프로세스  뷰  (Process  View)	- 시스템의  동작을  중점적으로  표현, 비기능적
배치  뷰  (Deployment  View) = 배포 뷰	- 물리적인  노드의  구성과  상호  연결  관계를  배치  다이어그램으로  표현
유스케이스  뷰  (Use  Case  View)	- 아키텍처를  도출하고  설계하는  작업을  주도하는  뷰 - +1에  해당하며  유스케이스가  나머지  4개  뷰에  모두  참여하면서  영향을  준다





2.  소프트웨어  아키텍처  패턴 ⭐

⑴  계층화  패턴(Layered  Pattern)

 하위  모듈을  그룹으로  나눌  수  있는  구조화된  프로그램에서  사용
서로 마주 보는 두 개의 계층 사이에서만 상호작용

⑵  클라이언트-서버  패턴  (Client-Server  Pattern)

 서버는  클라이언트에게  서비스를  제공하며  데이터를  관리하는  역할
하나의 서버와 다수의 클라이언트

⑶  마스터-슬레이브  패턴 (Master-Slave  Pattern)

 마스터  컴포넌트가  동등한  구조의  슬레이브  컴포넌트로  작업을  분산하고 슬레이브가  결과값을  반환하면  최종  ,
결과값을  계산하는  구조

⑷  파이프-필터  패턴 (Pipe-Filter  Pattern)

 서브시스템이  입력데이터를  받아  처리하고  결과를  다음  서브시스템으로  넘겨주는  과정을  반복
데이터 스트림을 생성하고 처리하는 시스템에서 사용

⑸  브로커  패턴(Broker  Pattern)

 분리된  컴포넌트로  구성된  분산  시스템에서  사용되는  패턴
분리된 컴포넌트들로 이루어진 분산 시스템에서 사용되고, 원격 서비스 실행을 통해 상호작용이 가능

⑹  피어  투  피어  패턴(Peer  to  Peer  Pattern)

 피어라  부르는  각  컴포넌트  간에  서비스를  주고받는  패턴

⑺  이벤트 버스  패턴 (Event-Bus  Pattern)

 이벤트  버스를  통해  특정  채널로  메시지를  발행

⑻  모델-뷰-컨트롤러  패턴  (MVC  Pattern,  Model-View-Controller  Pattern) ⭐

 3개의  각  컴포넌트는  각자의  역할을  갖고  사용자에게  서비스를  제공
- 모델 : 핵심 기능, 데이터 보관 / 뷰 : 사용자에게 정보 표시 / 컨트롤러 : 사용자로부터 요청 입력 받아 처리

⑼  블랙보드  패턴(Blackboard  Pattern)

 명확히  정의된  해결  전략이  알려지지  않은  문제에  대해서  유용한  패턴

⑽  인터프리터  패턴(Interpreter  Pattern)

 특정  언어로  작성된  프로그램을  해석하는  컴포넌트를  설계할  때  사용되는  패턴





Section  3.  UML2️⃣⭐⭐

1.  UML(Unified  Modeling  Language)

⑴  UML  개념

  객체지향 소프트웨어 개발 과정에서 산출물을 명세화, 시각화, 문서화 할 때 사용되는 모델링 기술과 방법론을 통합해서 만든 표준화된 범용 모델링 언어
 프로그램  설계를  표현하기  위해  사용하는  표기법
 프로그램  언어가  아닌  기호와  도식을  이용하여  표현하는  방법을  정의한다.

⑵  UML  특징

 가시화  언어,  명세화  언어,  구축  언어,  문서화  언어



2.  UML  구성요소

⑴  사물(Things)

⑵  관계(Relationships)



1)  일반화  관계 (Generalization) 1️⃣

 한  클래스가  다른  클래스를  포함하는  상위  개념일  때의  관계
 객체지향  개념에서는  일반화  관계를  상속관계(Inheritance) 라고  함
상위 모듈이 하위 모듈보다 더 일반적인 개념을 가지고 있으며 하위 모듈이 상위 모듈보다 더 구체적인 개념을 가진다

2)  연관관계 (Association)

 2개  이상  사물이  서로  관련된  관계
 한  클래스가  다른  클래스에서  제공하는  기능을  사용할  때  표시

3) 의존관계 (Dependency)

 연관  관계와  같이  한  클래스가  다른  클래스에서  제공하는  기능을  사용할  때  표시
 연관  관계와  차이점은  두  클래스의  관계가  한  메서드를  실행하는  동안과  같이  매우  짧은  시간만  유지
 한  클래스가  다른  클래스를  오퍼레이션의  매개변수로  사용하는  경우

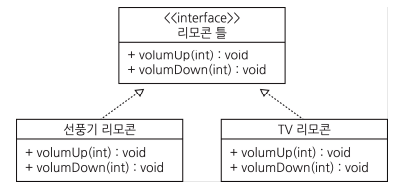

4) 실체화  관계 (Realization)

 인터페이스를  구현받아  추상  메서드를  오버라이딩하는  것을  의미

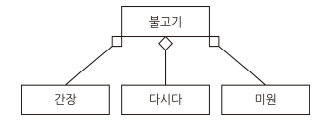

5)  집약관계 (Aggregation) -집합 관계 1️⃣

 한  객체가  다른  객체를  소유하는  관계 ‘has  a’
 전체  객체의  라이프타임과  부분  객체의  라이프타임은  독립적
 전체  객체가  사라진다  해도  부분  객체는  사라지지  않음
하나의 사물이 다른 사물에 포함되어 있는 관계로 전체와 부분으로 구분되어지며 서로 독립적이다

6)  합성관계 (Composition) - 집합관계

 부분  객체가  전체  객체에  속하는  관계로  긴밀한  필수적  관계
 전체  객체의  라이프타임과  부분  객체의  라이프  타임은  의존적
 전체  객체가  없어지면  부분  객체도  없어짐



⑶  다이어그램(Diagram)

1)  구조  다이어그램 (클객컴배복패)

종류	설명
클래스  다이어그램  1️⃣2️⃣	- 클래스의  속성과  클래스  사이의  관계를  표현 접근제한자 public + : 클래스 외부 접근 허용 private - : 클래스 내부 접근 허용 protected # : 동일 패키지/파생 클래스에서 접근 default ~ : 동일 패키지 클래스에서 접근 - 클래스 다이어그램은 UML 다이어그램 중 객체들을 클래스로 추상화하여 표현하는 다이어그램으로 대표적인 구조적 다이어그램이다. 클래스는 각각의 객체들이 갖는 속성과 메소드를 표현한 것으로 3개의 구획으로 나눠 이름, 속성, 메소드를 표기한다 1️⃣ - 시스템에서 사용되는 객체 타입을 정의하고, 그들 간의 존재하는 정적인 관계를 다양한 방식으로 표현한 다이어그램2️⃣
객체  다이어그램	- 클래스에  속한  객체(인스턴스) 를  특정  시점의  객체와  객체  사이  관계로  표현
컴포넌트  다이어그램	- 컴포넌트  사이  관계나  인터페이스를  표현
배치  다이어그램	- 결과물, 프로세스, 컴포넌트 등 물리적 요소들의 위치를 표현
복합체 다이어그램	- 클래스나 컴포넌트가 복합구조를 가질 시 그 내부 구조를 표현
패키지 다이어그램 0️⃣(그림)	- 유스케이스나 클래스 등 모델 요소들을 그룹화한 패키지들의 관계 표현

패키지 다이어그램



2)  행위  다이어그램 (유시커 상활타)

종류	설명
유스케이스 다이어그램	- 사용자의  요구를  분석하여  기능  모델링  작업에  사용됨 포함include관계 - 확장extend관계 구분 (반드시/반드시X)
시퀀스  다이어그램	- 특정  행동이  어떠한  순서로  어떤  객체와  상호작용하는지  표현
커뮤니케이션 다이어그램	- 동작에  참여한  객체들이  주고받는  메시지와  객체  간  연관까지  표현
상태  다이어그램	- 객체가  자신이  속한  클래스의  상태  변화  및  다른  객체  간  상호작용에  따라  상태  변화  표현
활동  다이어그램	- 시스템이  어떤  기능을  수행하는지에  따라  객체  처리  로직이나  조건에  따른  처리  흐름을 순서에  따라  표현
상호작용  다이어그램	- 상호작용  다이어그램  간  제어  흐름  표현
타이밍  다이어그램	- 객체  상태  변화와  시간  제약을  명시적으로  표현

2️⃣UML 모델링에서 인터페이스는 클래스와 같은 기타 모델 요소 또는 컴포넌트가 구현해야 하는 오퍼레이션 세트를 정의하는 모델 요소



---



04  화면  설계

Section  1.  UI  설계

1.  UI(User  Interface)  개념 1️⃣

⑴  UI  개념

 컴퓨터, 웹  사이트, 시스템  등의  정보기기와  사용자가  서로  상호작용을  할  수  있도록  연결해주는  매개체

⑵  UX(User  eXperience)  개념

 사용자가  컴퓨터 웹  사이트 시스템  등  정보기기의 UI를  직/간접적으로  이용하여  경험한  모든  것

⑶  UI  유형⭐

1)  CLI(Command  Line  Interface)

 사용자가  컴퓨터  자판을  이용해  명령을  입력하여  컴퓨터를  조작하는  시스템, 명령어를 텍스트로

2)  GUI(Graphical  User  Interface) 1️⃣

 그래픽과  텍스트로  이루어져  있어, 사용자의  입력이나  출력이  마우스, 전자펜  등을  통해  이루어짐

3)  NUI(Natural  User  Interface) 2️⃣

 특별한  하드웨어  없이  인간의  자연스러운  움직임을  인식하여  정보를  제공, 터치, 음성

4)  OUI(Organic  User  Interface)

 현실의  모든  것이  입출력  장치가  됨, 현실에 존재하는 모든 사물

5)  AUI(Auditory  User  Interface)

 보다  나은  사용자  경험을  제공하기  위해  만들어진  임베디드  사운드



2.  UI  설계

⑴  UI  요구사항  구분 1️⃣

 기능적  요구사항 - 시스템이 제공하는 기능, 서비스에 대한 요구사항(사용자UI) / 시스템이 무엇을 하는지, 어떤 기능을 하는지 등 사용자가 시스템을 통해 제공받기를 원하는 기능이나 시스템이 반드시 수행해야하는 기능
 비기능적  요구사항 - 시스템이 수행하는 기능 이외의 사항(백엔드) / 품질이나 제약사항과 관련된 요구사항으로 시스템의 장비 구성 성능, 인터페이스, 테스트, 보안 등의 요구사항

⑵  UI  설계  원칙 (직유학유)0️⃣ 0️⃣ ⭐⭐

 직관성:  누구나  쉽게  이해하고  사용할  수  있어야  한다
 유효성:  사용자의  목적을  정확하게  달성해야  한다
 학습성:  누구나  쉽게  배우고  익힐  수  있어야  한다
 유연성:  사용자의  요구사항을  최대한  수용, 실수 방지하도록 제작해야  한다

⑶  UI  설계  도구

1) 와이어프레임 (Wireframe)
 선(Wire)으로  틀 (Frame)을  잡는다는  뜻  , 화면 단위의 레이아웃을 설계하는 작업

2)  스토리보드
 개발  후  완성된  콘텐츠의  최종  결과를  예상할  수  있는  기초  문서
  정책, 프로세스, 와이어 프레임, 기능 정의, 데이터베이스 연동 등 서비스 구축을 위한 정보가 수록된 문서, 디자이너와 개발자가 최종적으로 참고하는 산출 문서

3)  프로토타입
 실제  서비스와  흡사한  모형을  만드는  작업
 정적인 화면(와이어 프레임, 스토리보드)에 동적 효과를 적용해 실제 구현된 것처럼 시뮬레이션 할 수 있는 모형

4)  목업(Mockup)

 와이어프레임보다  좀  더  실제  화면과  유사하게  만든  정적인  형태의  모형

5)  유스케이스

 사용자  측면의  요구사항



3.  감성공학

⑴ 감성공학의  개념

 인간의 심상을 구체적인 물리적 설계 요소로 번역하여 이를 실현하는  기술
 요소화   → 형상화   → 구현  → 생산

⑵  제품과  관련된  인간의  감성

 감각적  감성, 기능적  감성, 문화적  감성

⑶  감성공학의  접근  방법

1)  1류  접근  방법
 인간의  어휘를  이용하여  제품에  대한  이미지를  조사하고  제품  디자인  요소와  연계시킴
2)  2류  접근  방법
 문화적  감성의  일부를  반영한  개념
3)  3류  접근  방법
 특정  시제품을  사용하여  감각  척도를  계측하고 정량화된  값을  환산



Section  2.  UI  구현

1.  화면  레이아웃  구성

⑴  레이아웃 (Layout) 의  개념

 특정  공간에  여러  구성  요소를  보기  좋게  효과적으로  배치하는  작업

⑵  HTML5

 웹  페이지의  기본  구조를  담당

⑶  CSS(Cascading  Style  Sheet)

 색상이나  크기, 이미지  크기나  위치, 배치  방법  등  웹  문서의  디자인  요소를  담당

⑷  JavaScript

 웹  문서에  삽입해서  사용하는  스크립트  언어



---



 05  서버  프로그램  구현

Section  1.  개발  환경  구축



1.  서버  환경  구축

⑴  웹  서버(WEB)

 클라이언트에게  정적  파일  (HTML,  CSS,  JS,  이미지)을  제공하는  웹서버  애플리케이션이  설치된  하드웨어
 Apache  Web  Server,  IIS,  Nginx,  GWS  등

⑵  웹  애플리케이션  서버(WAS)

 동적인  웹  서비스를  제공하기  위한  미들웨어가  설치된  하드웨어
 WebLogic,  WebSpere,  Jeus,  Tomcat  등

⑶  데이터베이스  서버(DBMS)

 데이터의  저장과  관리를  위한  데이터베이스  소프트웨어가  설치된  하드웨어
 Oracle,  MySQL,  MS-SQL  등

⑷  파일서버

 사용자의  파일을  저장하고, 파일을  공유할  목적으로  구성된  하드웨어

⑸  Load  Balancer

 여러  대의  서버가  존재할  경우  요청을  적절히  분배해주는  역할
 분배  방식  :  Random,  Least  loaded,  Round  Robin

⑹  CDN(Content  Delivery  Network)

 용량이  큰  콘텐츠를  빠른  속도로  제공하기  위해  사용자와  가까운  곳에  분산되어  있는  데이터  저장  서버



2.  개발  소프트웨어  환경

⑴  시스템  소프트웨어

 운영체제(OS,  Operating  System)
 JVM(Java  Virtual  Machine)
 Web  Server
 WAS(Web  Application  Server)
 DBMS(DataBase  Management  System)

⑵  개발  소프트웨어 (빌구테형, 빌드도구 구현도구 테스트도구 형상관리도구)

 요구사항  관리  도구
 설계/모델링  도구
 구현도구
 테스트  도구
 형상관리  도구



3.  IDE(Integrated  Development  Environment)  도구

 소프트웨어  개발에  필요한  많은  도구의  기능을  하나로  묶어  활용하는  소프트웨어



4.  협업  도구

 여러  사용자가  각기  별개의  작업  환경에서  통합된  하나의  프로젝트를  동시에  수행할  수  있도록  도와주는
소프트웨어



5.  형상  관리(SCM) 도구 0️⃣ ⭐

⑴  형상  관리  도구의  개념

 소프트웨어  생명주기  동안  발생하는  변경사항을  통제하기  위한  관리  방법
0️⃣  소프트웨어 개발 과정에서 만들어지는 여러 버전들의 변경 사항을 관리하는 일련의 활동



⑵  변경  관리 / 버전  관리 / 형상  관리

1)  변경  관리

 소스의  변경  사항을  관리

2)  버전  관리

 변경을  관리하기  위한  효과적인  방법
 체크인, 체크아웃, 릴리즈, 퍼블리싱의  과정을  버전으로  관리할  수  있다.

3)  형상  관리

 변경  관리와  버전  관리가  포함되고 프로젝트,  진행상황, 빌드와  릴리즈까지  모두  관리할  수  있는  통합  시스템
  소프트웨어 개발을 위한 전체 과정에서 발생하는 모든 항목의 변경 사항을 관리하기 위한 활동



⑶  형상  관리  절차 ⭐식통감기⭐

1)  형상  식별

 형상  관리의  시작으로  시스템을  구성하는  요소들  중  형상  관리의  대상들을  구분하고  관리  목록의  번호를
정의하여  부여한다.

2)  형상  통제⭐ 0️⃣(서술)

 식별된 형상 항목에 대한 변경 요구를 검토하여 현재의 기준선이 잘 반영될 수 있도록 조정하는 작업
  소프트웨어  형상  변경  요청을  검토하고  승인하여  현재의  베이스라인에  반영될  수  있도록  통제
 형상통제가  이루어지기  위해서는  형상  통제  위원회 (CCB,  Configuration  Control  Board)의  승인을  통한 변경  통제가  이루어져야  한다.

3)  형상  감사

 형상  항목의  변경이  계획에  따라  제대로  이뤄졌는지를  검토하고  승인
 소프트웨어 베이스라인의 무결성 평가, 베이스라인 변경 시 요구사항과 일치하는지 검토
- 베이스 라인 : 개발과정의 각 단계별 산출물에 대한 변화를 통제하는 시점의 기준

4)  형상  기록 / 보고

 프로젝트 팀, 회사, 클라이언트  등에게  소프트웨어  개발  상태에  대한  보고서를  제공
 베이스라인  산출물에  대한  변경과  처리  과정에서의  변경을  모두  기록





6.  버전  관리  도구



⑴  소프트웨어  버전  관리  도구  유형

1)  공유  폴더  방식 (RCS,  SCCS)

 개발이  완료된  파일을  매일  약속된  위치의  공유  폴더에  복사 (한 명만)

2)  클라이언트 / 서버  방식 (CVS,  SVN, BitKeeper)

 중앙에  버전  관리  시스템이  항시  동작

3)  분산  저장소  방식 (Git)

 로컬  저장소와  원격  저장소  구조



⑵  버전  관리  도구별  특징 2️⃣

1)  CVS

 오랜  기간  사용된  형상  관리  도구로, 다양한  운영체제를  지원

2)  SVN

 CVS의  단점을  보완하기  위해  만들어졌다
 최초  1회에  한해  파일  원본을  저장하고 그  이후에는  실제  파일이  아닌  원본과  차이점을  저장하는  방식

3)  Git

 리누스  토발즈가  리눅스  커널의  개발을  위해  만들었다.
 원격  Repository에  장애가  있어도  버전  관리가  가능하다.
 commit(지역 저장소에 저장), push(원격 저장소에 로컬 저장소 변경 내역 반영)

4)  Clear  Case

 IBM에서  개발된  유료  버전의  형상  관리  툴
 서버가  부족할  때  서버를  하나씩  늘려  확장할  수  있다.

5)  BitKeeper

 SVN과  비슷한  중앙  통제  방식으로  대규모  프로젝트에서  빠른  속도를  내도록  개발된  버전관리  도구

6)  RCS(Revision  Control  System)

 소스  파일의  수정을  한  사람만으로  제한하여  다수의  사람이  파일의  수정을  동시에  할  수  없도록  파일을  잠금
처리하는  방식으로  버전  컨트롤을  수행

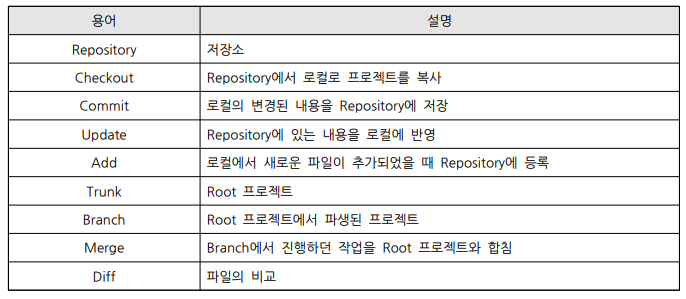

⑶  버전  관리  주요  용어



7.  빌드  도구

⑴  빌드의  개념

 소스코드  파일들을  컴퓨터에서  실행할  수  있는  소프트웨어로  변환하는  일련의  과정

⑵  빌드  자동화  도구  종류⭐

1)  Make

 유닉스  계열  운영체제에서  주로  사용되는  프로그램  빌드  도구이다.

2)  Ant

 Java 기반의  빌드  도구로  다른  빌드  도구보다  역사가  오래되었다.

3)  Maven

 프로젝트에  필요한  모든  의존성 (Dependency)을  리스트  형태로 Maven 에게  알려  관리할  수  있도록  돕는  방식이다.

4)  Jenkins

 Java 기반의  오픈소스로 소프트웨어  개발  시  지속적  통합 서비스(Continuous  Integration)를  제공하는  툴

5)  Gradle

 Groovy를  기반으로  한  오픈  소스  형태의  자동화  도구로  안드로이드  앱  개발  환경에서  사용



Section  2.  개발  프레임워크

1.  프레임워크의  개념

 소프트웨어  개발을  위해  전체적인  틀을  제공하는  반제품  형태의  소프트웨어

2.  프레임워크의  특징

 모듈화
 재사용성
 확장성
 제어의  역흐름 ⭐

3.  프레임워크의  구분

4.  라이브러리 (Library)

 프로그램  언어가  사용되는  모듈을  모아둔  것

5.  API (Application  Programming  Interface)

 소프트웨어에  서비스를  제공하는  프로그램





Section  3.  모듈  구현 (모듈: 하나의 완전한 기능을 수행할 수 있는 독립된 실체)

1.  단위  모듈  구현

⑴  효과적인  모듈화0️⃣ ⭐⭐

 모듈화란 소프트웨어의 성능을 향상시키거나 프로그램을 효율적으로 관리할 수 있도록 시스템을 분해하고 추상화하는 기법
 결합도를  낮추고  응집도를  높여  모듈의  독립성을  높임
 FAN-OUT 최소화,  FAN-IN 증가

⑵  단위  모듈  설계의  원리

 단계적  분해:  처음엔  간단히  작성하고 점점  세밀하게  작성
 추상화 : 복잡한  문제를  일반화하여 쉽게  이해할  수  있도록  한다
 독립성 : 모듈은  응집도는  높이고 결합도는  낮춰  독립성을  가져야  한다
 정보은닉:  모듈  내부의  데이터를  외부에  은폐
 분할과  정복 : 큰  문제를  작게  나누어  하나씩  해결

⑶  단위  모듈  작성  원칙 (정명완일추)

 정확성, 명확성, 완전성, 일관성, 추적성



2.  결합도⭐⭐ 1️⃣1️⃣

⑴  결합도 (Coupling)의  개념

 두  모듈  사이의  연관  관계
 결합도가  낮을수록  잘  설계된  모듈이다.

⑵  결합도  유형

 자료  결합도(Data  Coupling) 결합도 가장 낮음, 좋은 형태
 스탬프  결합도(Stamp  Coupling)
 제어  결합도(Control  Coupling)
 외부  결합도(External  Coupling)
 공통  결합도(Common  Coupling)
 내용  결합도(Content  Coupling)

- 자료 결합도 : 모듈 간의 인터페이스로 전달되는 파라미터를 통해서만 모듈 간의 상호작용함
- 스탬프 결합도 : 모듈 간의 인터페이스로 배열이나 오브젝트, 스트럭처 등이 전달되는 경우
- 제어 결합도 : 단순 처리할 대상인 값과 어떻게 처리를 해야 한다는 제어 요소가 전달되는 경우
- 외부 결합도 : 두 개의 모듈이 외부에서 도입된 데이터 포맷, 통신 프로토콜 또는 디바이스 인터페이스를 공유
- 공통 결합도 : 모듈 밖에서 선언된 전역 변수를 참조하고 갱신하는 등 상호 작용
- 내용 결합도 : 다른 모듈 내부에 있는 지역 변수나 기능을 다른 모듈에서 사용하는 경우



3.  응집도 ⭐⭐1️⃣

⑴  응집도(Cohesion) 의  개념

 모듈의  독립성을  나타내는  개념으로, 모듈  내부  구성요소  간  연관  정도
 응집도는  높을수록  좋고, 결합도는  낮을수록  이상적

⑵  응집도  유형

 기능적  응집도(Functional  Cohesion) 응집도 가장 높음, 좋은 형태
 순차적  응집도(Sequential  Cohesion)
 통신적  응집도(Communication  Cohesion)
 절차적  응집도(Procedural  Cohesion)
 시간적  응집도(Temporal  Cohesion)
 논리적  응집도(Logical  Cohesion)
 우연적  응집도(Coincidental  Cohesion)

- 우연적 응집도 : 모듈 내부의 각 구성요소들이 연관이 없을 경우
- 논리적 응집도 : 유사한 성격을 갖거나 특정 형태로 분류되는 처리 요소들이 한 모듈에서 처리
- 시간적 응집도 : 특정 시간에 처리되어야 하는 활동들을 한 모듈에서 처리할 경우
- 절차적 응집도 : 모듈이 다수의 기능을 가질 때 모듈 안의 구성요소들이 그 기능을 순차적으로 수행
- 통신적 응집도 : 동일한 입력과 출력을 사용하여 다른 기능을 수행하는 활동들이 모여 있음
- 순차적 응집도 : 모듈 내에서 한 활동으로부터 나온 출력 값을 다른 활동이 사용할 경우
- 기능적 응집도 : 모듈 내부의 모든 기능이 단일한 목적을 위해 수행되는 경우



4.  팬인(Fan-in), 팬아웃 (Fan-out)  2️⃣0️⃣

 소프트웨어의  구성요소인  모듈을  계층적으로  분석하기  위해  활용
 팬인 (Fan-in)  : 해당  모듈로  들어오는  상위  모듈  수
 팬아웃  (Fan-out)  :  해당  모듈에서  호출하는  하위  모듈  수



5.  공통  모듈  구현

⑴  공통  모듈  구현요소

공통 모듈 구현 절차: DTO/VO -> SQL -> DAO -> Service -> Controller -> View
 DTO  :  프로세스  사이에서  데이터를  전송하는  객체
 VO  :  도메인에서  속성들을  묶어서  특정  값을  나타내는  객체
 DAO  :  DB에 실질적으로  접근하는  객체
 Service  :  DAO  클래스를 호출하는  객체
 Controller:  비즈니스  로직을  수행하는  객체

⑵  Annotation

 자바코드에  주석처럼  달아  특수한  의미를  부여한다.





Section  4.  서버  프로그램  구현



1.  서버  프로그램  구현



⑴  MVC  모델의  계층

1)  프레젠테이션  계층 (Presentation  Layer)

 사용자  인터페이스

2) 제어  계층 (Control  Layer)

 어떤  요청이  들어왔을  때  어떤  로직이  처리해야  하는지를  결정한다.

3)  비즈니스  로직  계층 (Business  Logic  Layer)

 핵심  업무를  어떻게  처리하는지에  대한  방법을  구현하는  계층

4)  퍼시스턴스  계층 (Persistence  Layer)

 데이터  처리를  담당하는  계층

5)  도메인  모델  계층 (Domain  Model  Layer)

 각  계층  사이에  전달되는  실질적인  비즈니스  객체



2.  DBMS  접속기술

⑴  DBMS  접속기술  종류

 소켓통신
 Vender  API
 JDBC(Java  DataBase  Connectivity)
 ODBC(Open  DataBase  Connectivity)



3.  ORM(Object-Relational  Mapping)  프레임워크

⑴  ORM  프레임워크의  개념

 객체와  관계형  데이터베이스의  데이터를  자동으로  매핑(연결) 해  주는  것

⑵  매핑  기술  비교

1)  SQL  Mapper

 SQL을  명시하여  단순히  필드를  매핑시키는  것이  목적

2)  OR  Mapping(=ORM)

 객체를  통해  간접적으로  데이터베이스를  다룬다.



4.시큐어  코딩 (Secure  Coding)

⑴  OWASP(The  Open  Web  Application  Security  Project)

 오픈소스  웹  애플리케이션  보안  프로젝트
 OWASP  Top  10
-  웹  애플리케이션  취약점  중  빈도가  많이  발생하고, 보안상  영향을  줄  수  있는  10가지를  선정하여  발표

⑵  시큐어  코딩  가이드

1)  입력  데이터  검증  및  표현

 프로그램  입력값에  대한  검증  누락  또는  부적절한  검증, 데이터  형식을  잘못  지정하여  발생하는  보안  약점
 보안  약점  종류
-  SQL  Injection
-  XSS(크로스  사이트  스크립트)
-  자원  삽입
-  위험한  형식  파일  업로드
-  명령  삽입
-  메모리  버퍼  오버프로

2)  보안  기능

 보안  기능을  부적절하게  구현하는  경우  발생할  수  있는  보안  약점
 보안  약점  종류
-  적절한  인증  없이  중요기능  허용
-  부적절한  인가
-  취약한  암호화  알고리즘  사용
-  하드코딩된  패스워드
-  패스워드  평문  저장
-  취약한  패스워드  허용

3)  시간  및  상태

 하나  이상의  프로세스가  동작하는  환경에서  시간  및  상태를  부적절하게  관리하여  발생할  수  있는  보안  약점
 보안  약점  종류
-  조건 경쟁
-  종료되지  않는  반복문  또는  재귀  함수

4)  에러  처리

 에러를  처리하지  않거나  불충분하게  처리하여  에러  정보에  중요  정보가  포함될  때  발생할  수  있는  보안  약점
 보안  약점  종류
-  오류  메시지  정보  노출
-  오류  상황  대응  부재
-  부적절한  예외  처리

5)  코드  오류

 개발자가  범할  수  있는  코딩  오류로  인해  유발되는  보안  약점
 보안  약점  종류
-  널  포인터  역참조
-  부적절한  자원  해제
-  해제된  자원  사용
-  초기화되지  않은  변수  사용

6)  캡슐화

 중요한  데이터  또는  기능성을  불충분하게  캡슐화하거나  잘못  사용해  발생하는  보안  약점
 보안  약점  종류
-  잘못된  세션에  의한  정보  노출
-  제거되지  않은  디버그  코드
-  시스템  정보  노출
-  잘못된  접근  지정자

7)  API  오용

 의도된  사용에  반하는  방법으로  API 를  사용하거나  보안에  취약한  API 를  사용하여  발생할  수  있는  보안  약점
 보안  약점  종류
-  DNS에  의존한  보안  결정
-  취약한  사용 API



Section  5.  배치  프로그램  구현

1.  배치  프로그램

⑴  배치의  개념

 데이터를  일괄적으로  모아서  처리하는  대량의  작업을  처리 <-> 실시간과 반대

⑵  배치  프로그램의  필수  요소⭐⭐

 대용량  데이터
 자동화
 견고함
 안정성
 성능

⑶  스케줄  관리  종류

 크론탭(Crontab)
 Spring  Batch
 Quartz  Job  Scheduler



---

06  인터페이스  구현



Section  1.  인터페이스  개요

1.  인터페이스  시스템

⑴  인터페이스  시스템의  개념

 서로  다른  시스템, 장치 사이에서  정보나  신호를  주고받을  수  있도록  도움을  주는  시스템

⑵  인터페이스  시스템  구성

 송신  시스템
 수신  시스템
 중계  서버



2.  연계  시스템  분류와  데이터  식별

⑴  송수신  데이터  식별

 송수신  전문  구성

구성	설명
전문 공통부	인터페이스 표준 항목을 포함
전문 개별부	업무처리에 필요한 데이터를 포함
전문 종료부	전송 데이터의 끝을 표시하는 문자 포함





Section  2.  인터페이스  설계서  확인

1.  인터페이스  설계서  구성

⑴  인터페이스  목록

 연계  업무와  연계에  참여하는  송수신  시스템의  정보, 연계  방식과  통신  유형  등에  대한  정보

⑵  인터페이스  정의서

 데이터  송신  시스템과  수신  시스템  간의  속성과  제약조건  등을  상세히  포함한다.





Section  3.  인터페이스  기능  구현

1. 내 · 외부  모듈  연계  방식

⑴  EAI (Enterprise  Application  Integration) (간접연계)

1)  EAI의 개념 ⭐ 0️⃣ 1️⃣

 기업에서  운영되는  서로  다른  플랫폼  및  애플리케이션들  간의  정보  전달, 연계, 통합을  가능하게  해주는  솔루션

2)  EAI의 구축유형⭐

 Point-to-Point / 1:1 단순 통합 방법
 Hub  &  Spoke / 단일한 접점의 허브 시스템을 통하여 데이터를 전송하는 중앙 집중식 방식
 Message  Bus(ESB방식) / 미들웨어를 두어 연계하는 통합 방식
 Hybrid / 그룹 내는 허브 앤 스포크, 그룹 간에는 메시지 버스

⑵  ESB(Enterprise  Service  Bus) = message bus

 다양한  시스템과  연동하기  위한  멀티  프로토콜  지원
 버스를  통해  이기종  애플리케이션을  유연(loosely-coupled) 하게  통합하는 핵심  플랫폼
  기업에서 운영되는 서로 다른 플랫폼 및 애플리케이션들 간을 하나의 시스템으로 관리 운영할 수 있도록 서비스 중심의 통합을 지향하는 아키텍처, 느슨한 결합 방식



2.  인터페이스  연계  기술

⑴  Link

 데이터베이스에  제공하는  DB  Link  객체를  이용

⑵  DB  Connection

 DB  Connection  Pool을  생성하고  연계  프로그램에서  해당  DB  Connection  Pool명을  이용

⑶  JDBC

 수신  시스템의  프로그램에서  JDBC드라이버를  이용하여  송신  시스템 DB와  연결

⑷  API  /  OpenAPI

 송신  시스템의  애플리케이션  프로그래밍  인터페이스  프로그램

⑸  Web  Service (간접연계)

 WSDL(Web  Services  Description  Language),  UDDI(Universal  Description,  Discovery  and  Integration),
SOAP(Simple  Object  Access  Protocol)  프로토콜을  이용하여  연계

⑹  Hyper  Link

 웹  애플리케이션에서  하이퍼링크(Hyper  Link) 이용

⑺  Socket (간접연계)

 클라이언트의  통신  요청  시  클라이언트와  연결하고(컴퓨터에 아예 직접 연결)  통신하는  네트워크  기술



3.  인터페이스  전송  데이터

⑴  JSON(JavaScript  Object  Notation)0️⃣

 Javascript  객체  문법으로  구조화된  데이터를  표현하기  위한  문자  기반의  표준  포맷
 속성-값 쌍 또는 “키key-값value 쌍”으로 이루어진 데이터 오브젝트를 전달하기 위해 인간이 읽을 수 있는 텍스트를 사용하는 개방형 표준 포맷
 AJAX에서 많이 사용되고 XML을 대체하는 주요 데이터 포맷

⑵  XML(eXtensible  Markup  Language)0️⃣

 웹에서  구조화한  문서를  표현하고  전송하도록  설계한  마크업  언어
 HTML의 단점을 보완한 인터넷 언어, SGML의 복잡한 단점을 개선한 특수한 목적을 갖는 마크업 언어

⑶  YAML(YAML  Ain't  Markup  Language)

 구성  파일  작성에  자주  사용되는  데이터  직렬화  언어

⑷  CSV(Comma  Separated  Values)

 몇  가지  필드를  쉼표(,) 로  구분한  텍스트  데이터  및  텍스트  파일



4.  인터페이스  구현

⑴  AJAX(Asynchronous  JavaScript  and  XML)0️⃣3️⃣

1)  AJAX의  개념

 전체  페이지를  새로고침하지  않고, 페이지의  일부만을  변경할  수  있는  기법
  자바스크립트를 사용하여 웹 서버와 클라이언트 간 비동기적으로 XML 데이터를 교환하고 조작하기 위한 웹 기술, XMLHttpRequest 객체를 이용해 전체 페이지를 새로 로드하지 않고 필요한 부분만 로드

2)  비동기  방식

 웹페이지를  리로드하지  않고  데이터를  불러오는  방식

⑵  SOAP(Simple  Object  Access  Protocol)0️⃣2️⃣

1)  SOAP의  구성

①  SOAP(Simple  Object  Access  Protocol)
 HTTP,  HTTPS,  SMTP 등을  사용하여 XML기반의  메시지를  네트워크상에서  교환하는  형태의  프로토콜 (실제 프로토콜)

0️⃣ (가)는 HTTP, HTTPS, SMTP 등을 사용하여 xml기반의 메시지를 네트워크 상에서 교환하는 프로토콜로 (가)envelope, 헤더, 바디 등이 추가된 xml문서이다. (가)는 복잡하고 무거운 구조로 구성되어 있어 (가)보다는 restful 프로토콜을 이용하기도 한다.

②  UDDI(Universal  Description,  Discovery  and  Integration)
 인터넷에서  전  세계의  비즈니스  업체  목록에  자신의  목록을  등록하기  위한,  XML 기반의  규격 (도서관)

③  WSDL(Web  Services  Description  Language) 1️⃣
 웹  서비스  기술언어  또는  기술된  정의  파일의  총칭으로  XML로  기술 (설명서)

1️⃣ 웹 서비스와 관련된 서식이나 프로토콜 등을 표준적인 방법으로 기술하고 게시하기 위한 언어로 XML로 작성되며 UDDI의 기초가 된다. SOAP, XML 스키마와 결합하여 인터넷에서 웹 서비스를 제공하기 위해 사용되며 클라이언트는 이것을 통해 서버에서 어떠한 조작이 가능한지를 파악할 수 있다.

2)  SOAP  보안  프로토콜

 SAML (인증 / 권한관리)
 XKMS (키관리)
 XACML (접근제어)



⑶  REST⭐

1)  REST의  개념

 HTTP  URI 를  통해  자원을  명시하고,  HTTP  Method(POST,  GET,  PUT,  DELETE)를  통해  해당  자원에  대한
CRUD  Operation을  적용하는  것 (ex. API랑 비슷, 네이버웹툰 naver.com/webtoon)
 웹과 같은 분산 하이퍼미디어 환경에서 자원의 존재/상태 정보를 표준화된 HTTP 메서드로 주고받는 웹 아키텍처 (리소스, 메서드, 메시지)

2)  REST  구성요소

①  자원(Resource),  URI
 서버에  존재하는  데이터의  총칭.

②  행위(Verb),  Method
 클라이언트는  URI를  이용해  자원을  지정하고  자원을  조작하기  위해  Method를  사용한다.

③  표현(Representation)
 REST에서  하나의  자원은 JSON,  XML,  TEXT,  RSS  등  여러  형태로  나타낼  수  있다.

3)  CRUD  Operation,  HTTP  Method

 Create  :  POST (자원  생성)
 Read  :  GET (자원의  정보  조회)
 Update  :  PUT (자원의  정보  업데이트)
 Delete  :  DELETE (자원  삭제)

4)  RESTful

 REST의  원리를  따르는  시스템



5.  인터페이스  보안

⑴  인터페이스  보안  기능  적용

1)  네트워크  영역

 IPSec,  SSL,  S-HTTP  등  다양한  방식으로  적용

2)  애플리케이션  영역

 시큐어코딩  가이드를  참조하여  애플리케이션  코드상  보안  취약점을  보완하는  방향으로  보안  기능  적용

3)  DB  영역

 DB, 스키마, 엔티티의  접근  권한  적용
 민감  데이터를  암호화, 익명화  등을  통해  데이터  자체  보안  방안도  고려







Section  4.  인터페이스  구현  검증



1.  인터페이스  검증

⑴  인터페이스  구현  검증  도구⭐⭐

1)  xUnit

 다양한  언어(자바, C++, .Net 등)를  지원하는  단위  테스트  프레임  워크

2)  STAF

 서비스  호출  및  컴포넌트  재사용  등  다양한  환경을  지원하는  테스트  프레임워크

3)  FitNesse

 웹  기반  테스트케이스  설계, 실행, 결과 확인 등을  지원하는  테스트  프레임워크

4)  NTAF

 FitNesse의  장점과  STAF의  장점을  통합한 Naver(NHN)의  테스트  자동화  프레임워크

5)  Selenium

 다양한  브라우저  및  개발  언어를  지원하는  웹  애플리케이션  테스트  프레임워크

6)  watir

 Ruby를  사용하는  애플리케이션  테스트  프레임워크



⑵  인터페이스  구현  감시  도구⭐

 APM(Application  Performance  Management, 성능 모니터링 도구)을  사용하여  동작상태  감시
 종류: 스카우터(Scouter), 제니퍼(Jennifer) 등

 스카우터(SCOUTER) : 애플리케이션에 대한 모니터링 및 DB Agent를 통해 오픈 소스 DB모니터링 기능, 인터페이스 감시 기능 제공
 제니퍼(Jennifer) : 애플리케이션 개발부터 테스트, 오픈, 운영, 안정화까지 전 생애주기 단계 동안 성능을 모니터링하고 분석해주는 APM 소프트웨어





---

 07  객체지향  구현



Section  1.  객체지향  설계

1. 객체지향 (OOP,  Object  Oriented  Programming)

⑴  객체지향  개념

 현실  세계의  유형, 무형의  모든  대상을  객체(Object)로  나누고 객체의  행동(Method) 과  고유한  값(Attribute)을 정의하여  설계하는  방법

⑵  객체지향  구성요소

 클래스(Class)
 객체(Object)
 속성(Attribute)
 메서드(Method)
 메시지(Message)

⑶  객체지향 언어의  특징⭐⭐

1) 캡슐화 (Encapsulation)
 데이터(Attribute) 와  데이터를  처리하는  행동(Method)을  하나로  묶은  것

2)  정보은닉(Information  Hiding)
 다른  객체에게  자신의  데이터를  숨기고,  자신이  정의한  행동만을  통하여  접근을  허용

3)  상속 (Inheritance)
 상위클래스(부모클래스) 의  모든  데이터와  행동을  하위  클래스가  물려받는  것

4)  다형성 (Polymorphism)
 하나의  메시지에  대해  각  객체가  가지고  있는  여러  가지  방법으로  응답할  수  있는  개념

5)  추상화 (Abstraction)
 어떤  실체로부터  공통적인  부분들만  모아놓은  것

⑷  객체지향  설계원칙(SOLID)⭐⭐2️⃣

1) 단일 책임 원칙 (SRP,  Single  Responsibility  Principle)
 한  클래스는  하나의  책임만을  가져야  한다.

2)  개방 폐쇄 원칙 (OCP,  Open-Closed  Principle)
 확장에는  열려  있고, 수정에는  닫혀  있어야  한다.

3) 리스코프 치환 원칙 (LSP,  Liskov  Substitution  Principle)
 자식  클래스는  언제나  자신의  부모  클래스를  대체할  수  있어야  한다.

4) 인터페이스 분리 원칙 (ISP,  Interface  Segregation  Principle) 2️⃣
 자신이  사용하지  않는  인터페이스는  구현하지  말아야  한다.

5) 의존성 역전 원칙 (DIP,  Dependency  Inversion  Principle)
 의존  관계를  맺을  때  자주  변화하는  것보다  변화가  거의  없는  것에  의존해야  한다.

2.  디자인패턴⭐⭐

⑴  디자인  패턴 개념 (Design  Pattern)

 객체  지향  프로그래밍  설계를  할  때  자주  발생하는  문제들에  대해  재사용할  수  있도록  만들어놓은  패턴들의
모음 (SW설계에서 공통으로 발생하는 문제에 대해 자주 쓰이는 설계 방법을 정리한 패턴)

⑵  GoF  디자인  패턴

 Gof  디자인  패턴  분류 0️⃣(생구행)

생성 패턴	- 객체  생성과  관련한  패턴 - 객체  생성에  있어서  프로그램  구조에  영향을  크게  주지  않는  유연성  제공
구조 패턴	- 클래스나  객체를  조합해서  더  큰  구조를  만드는  패턴
행위 패턴	- 객체나  클래스  사이의  알고리즘이나  책임  분배에  관련된  패턴

생성(Creational) 패턴(bprofas)	구조(Structural) 패턴 (abcdffp)	행위(Behavioral) 패턴1️⃣
- Abstract  Factory - Builder - Factory  Method1️⃣ - Prototype - Singleton	-  Adapter -  Bridge2️⃣ -  Composite -  Decorator -  Facade -  Flyweight -  Proxy	-  Chain  of  Responsibility -  Command -  Interpreter -  Iterator -  Mediator -  Memento -  Observer0️⃣2️⃣  -  State -  Strategy -  Template  Method -  Visitor



생성 bprofas 비프로파스

builder : 복잡한 인스턴스를 조립해 만드는 구조, 단계별로 생성
prototype : 처음부터 일반적인 원형을 만들어 놓고, 그것을 복사한 후, 필요한 부분만 수정해 사용하는 패턴
factory method : 상위 클래스에서 인터페이스 정의, 하위클래스에서 인스턴스 생성
abstract factory : 서로 연관되거나 의존적인 객체들의 조합을 만드는 인터페이스를 제공
singleton : 전역 변수 사용하지 않고 객체 하나만 생성, 그 객체는 어디서든지 참조할 수 있음(전역 접근 허용)

구조 abcdffp

adapter : 기존에 생성된 클래스를 재사용할 수 있도록 중간에서 맞춰주는 역할
bridge : 기능 계층과 구현 계층을 연결, 구현부에서 추상 계층 분리
composite : 객체들의 관계를 트리 구조로 구성
decorator : 기존에 구현되어 있는 클래스에 필요한 기능 추가해 나감, 객체들을 새로운 객체 내에 넣어서 연결
facade : 복잡한 시스템에 대해 단순한 인터페이스 제공, 시스템 구조에 대한 파악 쉽게
flyweight : 메모리 절약, '클래스의 경량화'목적, RAM에 더 많은 객체 포함할 수 있도록
proxy : 실체 객체에 대한 '대리', '대체' 객체

행위

Mediator : 중간에 통제, 중재자
Interpreter : 언어의 다양한 해석, 구문의 해석을 맡는 클래스 각각 작성
Iterator : 컬렉션 구현 방법 노출시키지 않으면서도 그 집합체 안에 들어있는 모든 항목에 접근할 방법을 제공
Template Method : 상위 클래스-추상, 하위 클래스-구체
Observer : 한 객체의 상태가 바뀌면 그 객체에 의존하는 다른 객체들에 연락
State : 상태에 따라 다르게 처리할 수 있도록 행위 내용 변경
Visitor : 클래스의 메서드가 각 클래스를 돌아다니며 특정 작업 수행
Command : 명령이 들어오면 그에 맞는 서브 클래스 선택되어 실행
Strategy : 알고리즘 군 정의, 행위를 클래스로 캡슐화해 동적으로 행위 자유롭게 변환
Memento : Undo(작업취소) 기능 개발
Chain of Responsibility : 정적으로 어떤 기능에 대한 처리의 연결이 하드 코딩 되어 있을 때, 이를 동적으로 연결되어 있는 경우에 따라 다르게 처리될 수 있도록 연결한 디자인



---

  08  애플리케이션  테스트  관리



Section  1.  애플리케이션  테스트케이스  설계

1.  소프트웨어  테스트

⑴  소프트웨어  테스트의  개념

 구현된  소프트웨어의  동작과  성능, 사용성, 안정성  등을  만족하기  위하여  소프트웨어의  결함을  찾아내는  활동

⑵  소프트웨어  테스트의  필요성⭐

 오류  발견  관점
 오류  예방  관점
 품질  향상  관점

⑶  소프트웨어  테스트의  기본  원칙

 테스팅은  결함이  존재함을  밝히는  활동이다.
 완벽한  테스팅은  불가능하다.
 테스팅은  개발  초기에  시작해야  한다.
 결함  집중(Defect  Clustering)
-  파레토  법칙:  전체  결과의  80%가 전체 원인의 20%에서  일어나는  현상
 살충제  패러독스(Presticide  Paradox) (따라서 테스트 케이스를 주기적으로 바꿔줘야 함)0️⃣(약술)
 테스팅은  정황(Context) 에  의존한다.
 오류-부재의  궤변 (Absence  of  Errors  Fallacy) (오류 없는 프로그램을 만들어도 쓸데 없는 기능이면 필요 없음)



+ 테스트 케이스 구성요소 1️⃣ ⭐
입력 값, 테스트 조건, 기대 결과



2.  테스트  오라클⭐

⑴  테스트  오라클의  개념

 테스트의  결과가  참인지  거짓인지를  판단하기  위해서  사전에  정의된  참  값을  입력하여  비교하는  기법  및  활동

⑵  테스트  오라클의  유형(참샘휴일)

1)  참  오라클 (True)
 모든  테스트  케이스  입력값의  기대  결과를  확인

2)  샘플링  오라클 (Sampling)
 특정한  몇  개의  입력  값에  대해서만  기대하는  결과를  제공해  주는  오라클

3) 휴리스틱  오라클 (Heuristic)
 특정  입력  값에  대해  올바른  결과를  제공하고, 나머지  값들에  대해서는  휴리스틱(추정) 으로  처리하는  오라클

4)  일관성  검사  오라클(Consistent)
 애플리케이션  변경이  있을  때, 수행  전과  후의  결과  값이  동일한지  확인하는  오라클



3.  테스트  레벨 (단통시인) ⭐2️⃣

1️⃣ 단위테스트(정적, 동적) / 1️⃣ 통합테스트(상향식, 하향식, 빅뱅, 백본) / 시스템테스트(기능, 비기능) / 인수테스트(2️⃣알파, 베타)



4.  소프트웨어  테스트  기법

⑴  프로그램  실행  여부 2️⃣

 정적  테스트 - 프로그램 실행하지 않고 테스트 (리뷰, 워크스루, 인스펙션) 0️⃣
 동적  테스트 - 실행하여 테스트 (화이트박스, 블랙박스)

⑵  테스트  기법

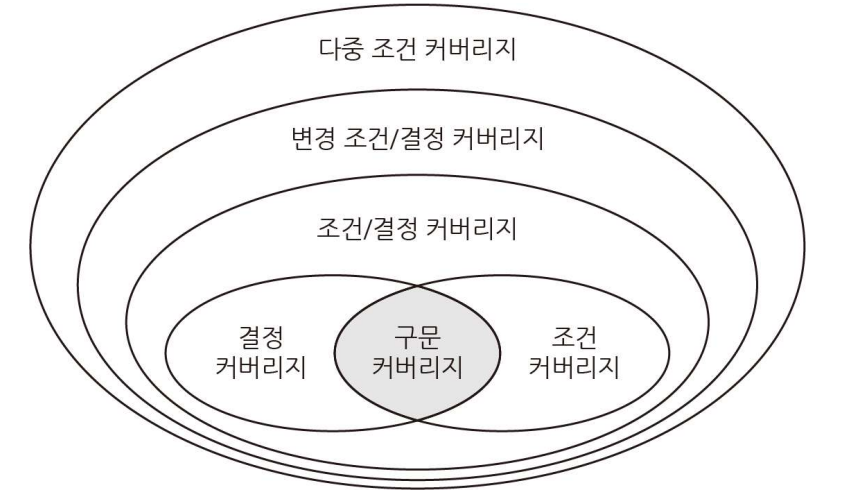

1)  화이트박스  테스트 0️⃣(그림 순서 문제)

 소프트웨어의  내부  구조와  동작을  검사하는  테스트  방식

기법	설명
문장 검증	프로그램의 모든 문장을 한 번 수행하여 검증
선택(분기) 검증	선택하는 부분만 검증
경로 검증	수행 가능한 모든 경로 검사
조건 검증	조건이나 반복문 내 조건식을 검사

2)  기초  경로  검사 (Basic  Path  Test)
 McCabe가  제안한  것으로  대표적인  화이트박스  테스트  기법
 계산식  :  V(G)=E-N+2
간선-노드+2 / 6-4+2 = 4 (혹은 면+1으로 계산 가능)



3)  블랙박스  테스트 ⭐⭐ 2️⃣0️⃣

 프로그램의  요구사항  명세를  보면서  테스트, 주로  구현된  기능을  테스트
 블랙박스  테스트  기법

기법	설명
동등  분할  기법 (Equivalence Partitioning  Testing) 0️⃣1️⃣	입력  자료에  초점을  맞춰  테스트  케이스를  만들어  검사하는  방법 (90~100이면 95)
경계값  분석 (Boundary Value  Analysis) 1️⃣2️⃣	- 입력  값의  중간값보다  경계값에서  오류가  발생할  확률이  높다는  점을  이용해  입력  조건의  경계값을  테스트  케이스로  선정한다. - 80~90 의  입력  조건이  있을  때,  79,80,81,89,90,91을  테스트  값으로  선정한다
원인-효과  그래프  검사 (Cause-Effect Graphing  Testing)1️⃣	- 입력  데이터  간의  관계와  출력에  영향을  미치는  상황을  체계적으로  분석한  다음  효용성이  높은  테스트  케이스를  선정하여  검사하는  기법
오류  예측  검사 (Error  Guessing)	- 과거의  경험이나  테스터의  감각으로  테스트하는  기법
비교  검사 (Comparison  Testing)	- 여러  버전의  프로그램에  동일한  테스트  자료를  제공하여  동일한  결과가  출력되는지 테스트하는  기법



⑶  테스트에  대한  시각

1) 검증 (Verification)
 소프트웨어의  개발  과정을  테스트

2) 확인 (Validation)
 완성된  소프트웨어의  결과를  테스트



⑷  테스트  목적

목적	설명
회복(Recovery)	- 시스템에  고의로  실패를  유도하고  시스템이  정상적으로  복귀하는지  테스트
안전(Security)	- 불법적인  소프트웨어가  접근하여  시스템을  파괴하지  못하도록  소스코드  내의  보안적인  결함을  미리  점검하는  테스트
강도(Stress)	- 시스템에  과다  정보량을  부과하여  과부하  시에도  시스템이  정상적으로  작동되는지를 검증하는  테스트
성능(Performance)	- 시스템의  응답하는  시간, 처리량, 반응속도  등을  테스트
구조(Structure)	- 시스템의  내부  논리  경로, 소스코드의  복잡도를  평가하는  테스트
회귀(Regression)  2️⃣	- 변경  또는  수정된  코드에  대하여  새로운  결함  발견  여부를  평가하는  테스트
병행(Parallel)	- 변경된  시스템과  기존  시스템에  동일한  데이터를  입력  후  결과를  비교하는  테스트
A/B  테스트	- 기존  서비스 A와  새로  적용하고  싶은  서비스 B를 통계적인  방법으로  비교하여 새로운 서비스가  기존  서비스에  비해  정말  효과가  있는지  알아보는  테스트
스모크  테스트 (Smoke)	- 본격적인  테스트  수행에  앞서  테스트  환경의  테스트가  가능한지  여부를  판단하기  위해  간단하게  테스트



⑸  테스트  종류(전부 동적)

1)  명세  기반  테스트

 주어진  명세를  빠짐없이  테스트  케이스로  구현하고  있는지  확인하는  테스트 ex.블랙박스

2)  구조  기반  테스트

 소프트웨어  내부  논리  흐름에  따라  테스트  케이스를  작성하고  확인하는  테스트 ex.화이트박스

3)  경험  기반  테스트

 경험이  많은  테스터의  직관과  기술  능력을  기반으로  수행하는  테스트, 시간 단축



5.  테스트  커버리지 1️⃣

⑴  테스트  커버리지의  개념

 주어진  테스트  케이스에  의해  수행되는  소프트웨어의  테스트  범위를  측정하는  테스트  품질  측정  기준
 테스트를  얼마나  수행했는지  측정하는  기준

⑵  테스트  커버리지  유형

 기능  기반  커버리지
 라인  커버리지(Line  Coverage)
 코드  커버리지(Code  Coverage)

구문: 구문들을 얼마나 테스트 했는지 / 조건 커버리지: if(a>=0 && b>=0) 여기서 a>=0의 조건 / 결정 커버리지: if(a>=0 && b>=0) 여기서&nbsp;a>=0 && b>=0





Section  2.  애플리케이션  통합  테스트

1.  결함관리  도구

⑴  결함관리  프로세스

 에러  발견
 에러  등록
 에러  분석
 결함  확정
 결함  할당
 결함  조치
 결함  조치  검토  및  승인

⑵  결함  추이  분석

 결함  분포
 결함  추세
 결함  에이징

2.  테스트  자동화  도구

⑴  테스트  자동화  도구  유형

 정적  분석  도구(Static  Analysis  Tools)
 테스트  실행  도구(Test  Execution  Tools)
 성능  테스트  도구(Performance  Test  Tools)
 테스트  통제  도구(Test  Control  Tools)
 테스트  장치(Test  Harness)

⑵  테스트  장치  구성요소

구성요소	설명
테스트  드라이버 (Test  Driver) 1️⃣	- 테스트  대상  하위  모듈을  호출하고, 파라미터를  전달하고, 모듈  테스트  수행  후의 결과를  도출하는  등  상향식 테스트에  필요하다
테스트  스텁 (Test  Stub) 1️⃣	제어  모듈이  호출하는  타  모듈의  기능을  단순히  수행하는  도구로  하향식  테스트에  필요하다.
테스트  슈트 (Test  Suites)	- 테스트  대상  컴포넌트나  모듈, 시스템에  사용되는  테스트  케이스의  집합을  말한다
테스트  케이스 (Test  Case)	- 입력 값, 실행 조건, 기대 결과 등의  집합을  말한다. (하나의 케이스)
테스트  스크립트 (Test  Script)	- 자동화된  테스트  실행  절차에  대한  명세를  말한다.
목  오브젝트 (Mock  Object)	- 사용자의  행위를  조건부로  사전에  입력해  두면, 그  상황에  예정된  행위를  수행하는  객체를  말한다.

3.  통합  테스트

⑴  통합  테스트  수행  방법의  분류

참고: 상향+하향은 백본테스트





Section  3.  애플리케이션  성능  개선

1.  애플리케이션  성능  저하  원인

 데이터베이스  관련  성능  저하
 내부  로직으로  인한  성능  저하  원인
 외부  호출로  인한  성능  저하



2.  애플리케이션  성능  분석

⑴  애플리케이션  성능  분석  지표 0️⃣

 처리량(Throughput)  :  일정  시간  내에  애플리케이션이  처리하는  일의  양
 응답  시간(Response  Time)  :  애플리케이션에  요청을  전달한  시간부터  응답이  도착할  때까지  걸린  시간
 경과  시간(Turnaround  Time) = 반환 시간 : 애플리케이션에  요청을  전달한  시간부터  처리가  완료될  때까지  걸린  시간
 자원  사용률(Resource  Usage)  : 작업을  처리하는  동안의 CPU, 메모리  네트워크  사용량  등의  자원  사용률

⑵  성능  분석  도구

1)  JMeter

 HTTP,  FTP등  다양한  프로토콜을  지원하는  부하  테스트  도구

2)  LoadUI

 웹  서비스의  로드  테스트

3)  OpenSTA

 HTTP,  HTTPS  프로토콜에  대한  부하  테스트  및  생산품  모니터링  도구

⑶  모니터링  도구

1)  Scouter

 단일  뷰  통합/실시간  모니터링

2)  NMon

 리눅스  서버  자원에  대한  모니터링  도구

3)  Zabbix

 웹기반  서버, 서비스, 애플리케이션  모니터링  도구

4)  Jeniffer

 애플리케이션에서  서버로  유입되는  트랜잭션  수량, 처리시간, 응답시간, 자원  활용률  등을  모니터링



3. 정형  기술  검토회의 (FTR,  Formal  Technical  Review)

⑴  FTR의  개념

 소프트웨어  엔지니어가  수행하는  소프트웨어  품질보증  활동(회의)

⑵  검토지침

 제작자가  아닌  제품의  검토에만  집중한다.
 문제  영역을  명확히  표현한다.
 제기된  모든  문제를  바로  해결하고자  하지  않는다.
 검토자들은  사전에  작성한  메모들을  공유한다.
 논쟁이나  반박을  제한한다.
 의제를  정하고  그  범위를  유지한다.
 참가자의  수를  제한하고, 사전  준비를  철저히  하도록  강요한다.
 자원과  시간  일정을  할당한다.
 모든  검토자에게  의미  있는  교육을  행한다.
 검토의  과정과  결과를  재검토한다.



4.  소스코드  품질  분석 (이후 리팩토링 - 기능은 수정하지 않고, 소스 코드만 바꾸는 것 , 프로그램을 쉽게 이해하고 수정하여 빠르게 개발할 수 있도록 하기 위함0️⃣)

⑴  동료  검토(Peer  Review)

 2~3명이  진행하는  리뷰의  형태
작성자가 명세서 설명하고 이해관계자들이 설명을 들으면서 결함 발견

⑵  워크스루(Walkthrough)

 계획된  개발자  검토  회의, 검토 자료 회의 전에 미리 배포, 짧은 시간, 오류 미리 검토하는 데 의의

⑶  인스펙션(Inspection)

 공식적  검사  회의
  저작자 외의 다른 전문가 또는 팀이 검사하여 오류를 찾아내는 공식적 검토 방법
 계획 →  사전교육 →  준비 →  인스펙션 →  회의 →  수정 →  후속조치



5.  소스코드  품질  분석  도구

 소스코드  품질  분석  도구  종류

구분	도구명	설명
정적 분석 도구	PMD	주로 Java에서 사용하지만, Javascript, PLSQL, XML 등의 언어도 지원
	checkstyle	자바 코드에 대한 소스코드 표준 준수 검사, 다양한 개발 도구에 통합 가능
	SonarQube	중복코드, 복잡도, 코딩 설계 등을 분석하는 소스 분석 통합 플랫폼
	cppcheck	C, C++ 코드에 대한 메모리 누수, 오버플로우 등 문제 분석
	ccm	다양한 언어의 코드 복잡도 분석 도구
	cobertura	자바 언어의 소스코드 복잡도 분석 및 테스트 커버리지 측정
동적 분석 도구	Avalanche	프로그램에 대한 결함 및 취약점 분석
	Valgrind	프로그램 내 존재하는 메모리 및 스레드 결함 등 분석

6.  애플리케이션  성능  개선하기

⑴  코드  스멜(Code  Smell)

 컴퓨터  프로그래밍  코드에서  더  심각한  문제를  일으킬  가능성이  있는  프로그램  소스코드
 코드  스멜  관련  용어
-  스파게티  코드(Spaghetti  Code),  외계인  코드

⑵  리팩토링

 외부  동작을  바꾸지  않으면서  내부  구조를  개선하는  방법

⑶  클린코드

 의존성을  최소로  하고  사람이  이해할  수  있는  가독성, 목적성이  뛰어난  명확한  코드
 클린코드  작성  원칙
-  가독성, 단순성, 의존성 배제(독립성 증가), 중복성 최소화, 추상화





---

  09  소프트웨어  유지보수

Section  1.  소프트웨어  유지보수

1.  유지보수의  구분⭐⭐

⑴  수정  보수(Corrective  Maintenance)

 소프트웨어  구축  시  테스트  단계에  미처  발견하지  못한  잠재적인  오류를  찾아  수정한다.

⑵  적응  보수(Adaptive  Maintenance)

 운영체제,  하드웨어와  같은  프로그램  환경변화에  맞추기  위해  수행하는  유지보수

⑶  향상  보수(Perfective  Maintenance)

 기존  기능과  다른  새로운  기능을  추가하거나  기존  기능을  개선

⑷  예방  보수(Preventive  Maintenance)

 장래에  유지보수성  또는  신뢰성을  보장하기  위해  선제적으로 미리  하는  유지보수



2.  유지보수  관련  용어

⑴  레거시  시스템(Legacy  System)

 낡은  기술이나  방법론, 컴퓨터  시스템,  소프트웨어  등을  말한다.

⑵  외계인  코드(Alien  Code)

 아주  오래되거나  참고  문서  또는  개발자가  없어  유지보수  작업이  어려운  프로그램  코드

⑶  스파게티  코드(Spaghetti  Code)

 복잡한  프로그래밍  소스코드



---

  10  제품  소프트웨어  패키징

Section  1.  국제  표준  제품  품질  특성

1.  제품  품질  국제  표준 ⭐

⑴  ISO/IEC  9126의  소프트웨어  품질  특성 (기신사효유이)

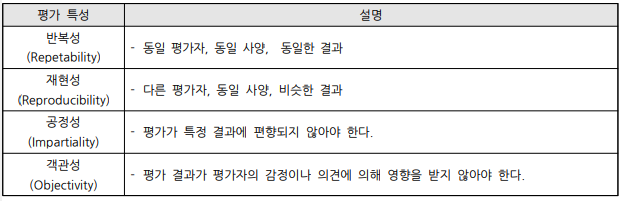

⑵  ISO/IEC  14598  평가  특성

반복(동일평가자) 재현(다른 평가자) 공정 객관

⑶  ISO/IEC  12119  구성요소

9126+14598

⑷  ISO/IEC  25000

 ISO/IEC  2500n( 품질  일반  부분)
 ISO/IEC  2501n(품질  모델  부분 )  :  ISO/IEC  9126-1   통합
 ISO/IEC  2502n(품질  측정  부분)  :  ISO/IEC  9126-2,3,4   통합
 ISO/IEC  2503n(품질  요구사항  부분)
 ISO/IEC  2504n(품질  평가  부분)  :  ISO/IEC  14598   통합



2.  프로세스  품질  국제  표준

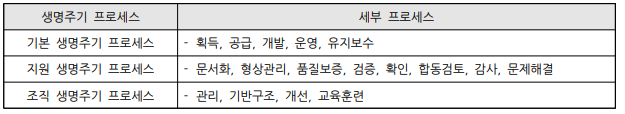

⑴  ISO/IEC  12207  구성

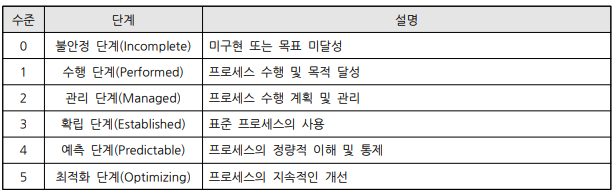

⑵  ISO/IEC  15504(SPICE)

표준을 만들고 -> 정량적 이해 -> 최적화인 것은 모두 공통

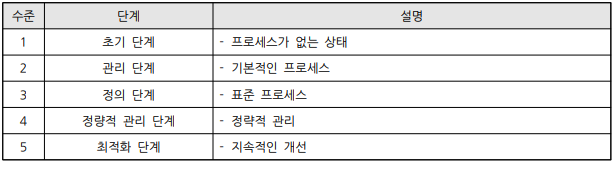

⑶  CMM(Capability  Maturity  Model)

⑷  CMMi(Capability  Maturity  Model  Integration)



3.  서비스  관리  국제  표준

 ISO/IEC  20000
-  IT 고객에게  제공하는  서비스의  수준을  객관적으로  평가
-  IT  조직  기능에  부합되는  견고하고  통합화된  프로세스  프레임워크를  제공



Section  2.  제품  소프트웨어  패키징

1.  애플리케이션  패키징  순서

 기능  식별
 모듈화
 빌드  진행
 사용자  환경  분석
 패키징  적용  시험
 패키징  변경  개선



2.  애플리케이션  배포  도구

⑴  CI/CD

1)  CI(Continuous  Integration)
 지속적인  통합
 여러  개발자들의  새로운  코드  변경  사항을  정기적으로  공유  레포지토리에  통합하는  것

2)  CD(Continuous  Delivery  &  Continuous  Deployment)
 지속적인  서비스  제공  혹은  지속적인  배포



3.  릴리즈  노트 0️⃣

 소프트웨어  제품과  함께  배포되는  문서들을  말한다.
0️⃣ 머릿말(Header) - 릴리즈 노트 작성 시 릴리즈 노트 이름, 소프트웨어 이름, 릴리즈 버전, 릴리즈 날짜, 릴리즈 노트 날짜, 릴리즈 노트 버전 등이 포함된 항목



4.  DRM

⑴  DRM(Digital  Rights  Management)의  개념

 각종  디지털  콘텐츠의  불법적인  사용을  제한하고, 승인된  사용자의  콘텐츠  사용을  저작권  소유자의  의도에 따라  제어하는  기술

⑵  DRM의  구성  및  흐름

클리어링 하우스: CGV 본사. 키/라이센스 관리 / 콘텐츠 제공자: 영화 제작사 / 콘텐츠 분배자: 영화관 / 콘텐츠 소비자: 관객

콘텐츠 제공자(Contents Provider) : 콘텐츠를 제공하는 저작권자
콘텐츠 분배자(Contents Distributor) : 쇼핑몰 등으로써 암호화된 콘텐츠 제공
패키저(Packager) : 콘텐츠를 메타데이터와 함께 배포 가능한 단위로 묶는 기능
보안 컨테이너(Security Container) : 원본을 안전하게 유통하기 위한 전자적 보안 장치
DRM 컨트롤러(DRM Controller) : 배포된 컨텐츠의 이용 권한을 통제
클리어링 하우스(Clearing House) : 소비자와 유통업자 사이에 발생하는 거래에 대해 디지털 저작권 라이선싱을 중개하고 라이선스 발급을 수행하는 장소



⑶  DRM  사용  규칙  제어  기술

1) 콘텐츠  식별  체계 (Identification)
 디지털  콘텐츠에  고유  식별  번호를  부여하여  관리하고  운영(DOI,  URI)

2)  메타데이터 (Meta  Data)
 콘텐츠에  관한  구조화된  데이터

3)  권리  표현  기술 (Right  Expression)
 콘텐츠에  대한  규칙  설정
 XrML(eXtensible  rights  Mark-up  Language)  기술이  대표적

4)  권리  표현  종류

⑷  저작권  보호  기술

1)  암호화  기술
 특정키를  가진  사용자만이  해당  콘텐츠를  사용할  수  있도록  한다.

2) 위변조  방지 (Tamper-Proofing)
 콘텐츠에  승인되지  않은  조작이  가해졌을  때,  위변조  사항을  감지하고 오류를  발생시키는  기술

3) 워터마킹  (Watermarking)
 콘텐츠에  저작권  정보를  은닉하여  향후  저작권  분쟁이  일어날  경우, 추적을  통해  저작권자를  확인할  수  있게 해주는  기술

 워터마킹 (Watermarking), 핑거프린팅 (Fingerprinting)



⑸  DRM  구성요소
